谈谈网络电子围栏

网络电子围栏种结合了传统电子围栏技术与网络技术，其终端控制机可通过网络传送信息到Web服务器。用户可直接用浏览器观看Web服务器上的报警信息，授权用户还可设定系统配置。

网络电子围栏的总体架构体系从下往上可分为物理层、传感层、控制层、网络层、应用层共五层结构。

最新的安防理念“阻挡为主，报警为辅”，颠覆了传统的安防系统以“报警为主”的概念，是当下技防技术的发展趋势，监控摄像头，被动红外探测、主动红外对射等等，都可以记录犯罪行为，且都可发出报警信号，却不能有效制止违法犯罪行为，而采用电子围栏前端系统即可解决此类问题，通过安装在围墙周界的电子围栏可有效增加围墙高度，并在围栏上接入非致命高压脉冲，对入侵者形成物理阻挡和电打击，有效的威慑入侵者，阻止入侵行为的发生。

网络电子围栏系统前端传感器，电子围栏控制主机是产生和接收高压脉冲信号的设备，在脉冲电子围栏前端处于触网、短路、断路状态时能产生报警信号，并把入侵信号发送到网络电子围栏控制层，其构成传感层。通过BI-polar两极化专利设计，使电子围栏控制主机输出到围栏前端的全部导线都带有高压脉冲输出和报警检测功能。

周界安防系统往往需要管理很大的范围，以及许多前端报警设备，为提高系统工作效率，需具备集中管理功能。根据周界安防系统特点，优先采用Modbus数据总线技术，对前端传感器层设备进行整合和管理控制，实现布撤防、工作模式调节、报警信号分析处理、管理控制和信号网络上传等功能。

随着“平安城市”和“智慧城市”理念的提出，具有网络管理功能的电子围栏系统越来越受用户的青睐。对应用户的不同需求支持局域网、广域网、Internet等多种网络结构。为系统设备提供网络通讯支持的基础，实现前端报警设备信息传输。

系统业务应用层主要提供系统的功能模块，如电子围栏远程控制、报警联动处理和其他安防系统接入功能。通过与其他系统的整合，可以对监控现场的周界、楼宇、消防设备进行实时监控，实时处理报警信号，如有入侵行为发生，联动视频设备进行录像抓拍取证，并进行声光警示，同时提醒远程工作人员进行处理，以保障前端监控现场安全。此外系统应提供开放式的系统接口，可实现与其他安防系统的扩展。

1、实现远程控制及管理

可以通过控制中心可调控客户服务器结构，配置多级工作站点权限管理，无论在何时何地，采用TCP/IP或局域网无死角的管理多级工作站点的报警警情，实现移动的安全警戒和管理;还可以通过远程电话控制系统，以拨打电话或发送短信的形式实现对电子围栏系统进行远程控制及管理，随时随地查询电子围栏系统的工作状态。

2、人性化管理

可以通过控制中心系统管理来自所有分站点的警报，以便处理警情。根据时间计划表来设定系统运行、报警指示和行动计划，系统会按照预定计划表执行运行计划，可以通系统的报警窗口和站点地图，监控和处理系统所有的警报检索和报告储存系统信息。

3、数据化操作系统

对电子围栏系统而言，需要一个数据化的系统操作从而更有效的来判断系统的稳定性及安全性。例如：报警输出方式的编程;查看及连续可调的输出脉冲电压技术(0-100%);输出脉冲调控技术(1-10s);报警响应时间调控技术(1-10脉冲);报警信息记录功能;远程布防、撤防管理功能。

4、拥有强大的系统集成平台

安防系统要建设成为一个安防综合信息管理平台，所有的报警系统必须要实现系统集成，电子围栏系统必须具备集成控制的条件，例如：具备输入、输出控制连接;必须具备RS-232接口和电话接口;拥有多个GBUS通讯及LocalBus通讯和LocalBus/GBUS通讯选择器;能够支持多台局部总线设备;可控制200个以上防区通信接口并能储存92000条信息记录的数据库;拥有10M/Base以太网接口及以太网控制器。

1、电子围栏主机工作原理 脉冲发生器(JS-TD2010主机)通电后发射端口向前端围栏发出脉冲电压，时间间隔大约1.5秒发射1次，脉冲在围栏上停留的时间大约0.1秒，前端围栏上形成回路后把脉冲回到主机的接收端口，此端口接收反馈回来的脉冲信号;同时主机还会探测两个发射端之间的电阻值。如果前端围栏遭到破坏造成断路或短路，脉冲主机的接收端口接收不到脉冲信号或两个发射端之间的电阻太小，主机都会发出报警。

2、 围栏的报警 通过电子围栏的工作原理可知，无论脉冲主机处于什么样的电压工作状态，当围栏遭到破坏，接受端口无法收到脉冲信号，脉冲主机则会报警;同样，当两根电子缆线之间短路时，电阻非常小，脉冲主机也会报警。

防区划分

电子围栏脉冲探测器控制长距离周界，保安人员要花费较长的时间才能找到事故发生地点，无法及时处理。因此如何进行防区划分非常必要。

1、电子围栏的设计根据不同的安全等级，配置合适的能满足要求的电子围栏。通常把安全等级分为三级：

（1）具有威慑性—整个周界设一个防区，如安装在墙顶上的4线系统。具有阻挡报警和威慑作用。

（2）中等安全级。每一防区长度不大于300米，大于300米的应分成多个防区。

（3）高等安全级。每一防区长度不大于100米，整个围栏分成多个防区。每个防区都具有各自独立的触发报警器，可指示报警所在防区。报警输出通常和CCTV、红外对射、射灯、广播等等其他安防系统联动。 在实际使用时，每一防区的长度应根据长度、地形和经济需要设定。

2、电子围栏的安装按其在现场的安装位置，分为独立式，附属式和墙顶式三种基本安装形式。 　

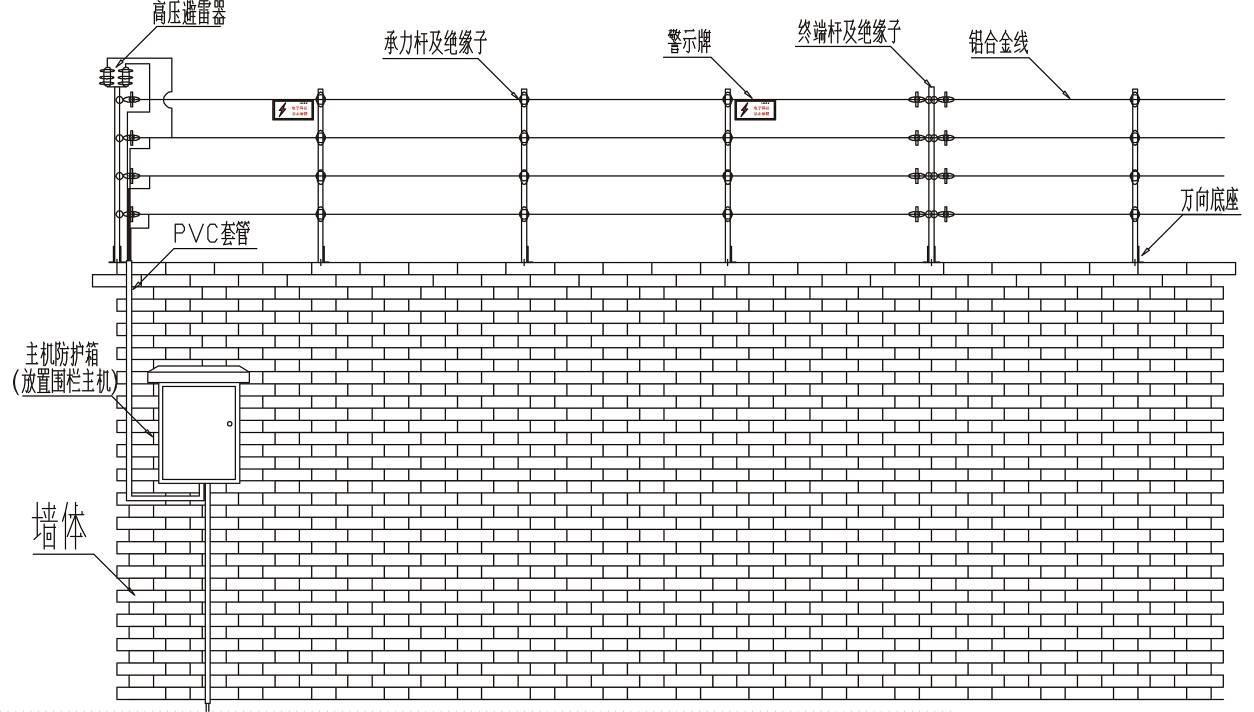

建筑墙体独立安装方式

安装于墙体时，根据万向底座事先调整角度，以地平面为参照对象时，前端支撑杆安装角度可分为0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°或以墙面为参照对象时可称之为为内倾式、外倾式、垂直式或水平式安装,下图为墙顶垂直安装方式。安装方式见下图：

建筑墙体安装

附着式安装方式

附着式安装方式通常在围墙或者栅栏的外侧或者内侧需要大面积防范时适用，通常此种安装方式通常属于8-12线制安装甚至于更多线数安装，以达到防范要求，此时围栏前端支撑杆直接贴敷安装于围墙，因多线制支撑杆较长，通常要求上下端均进行固定，所以前端构成后相对于墙体安装方式要更加牢固。注：附着安装方式中，最顶端合金线应高于附着墙体或栅栏顶部≥700mm。安装方式见下图：

附着式安装

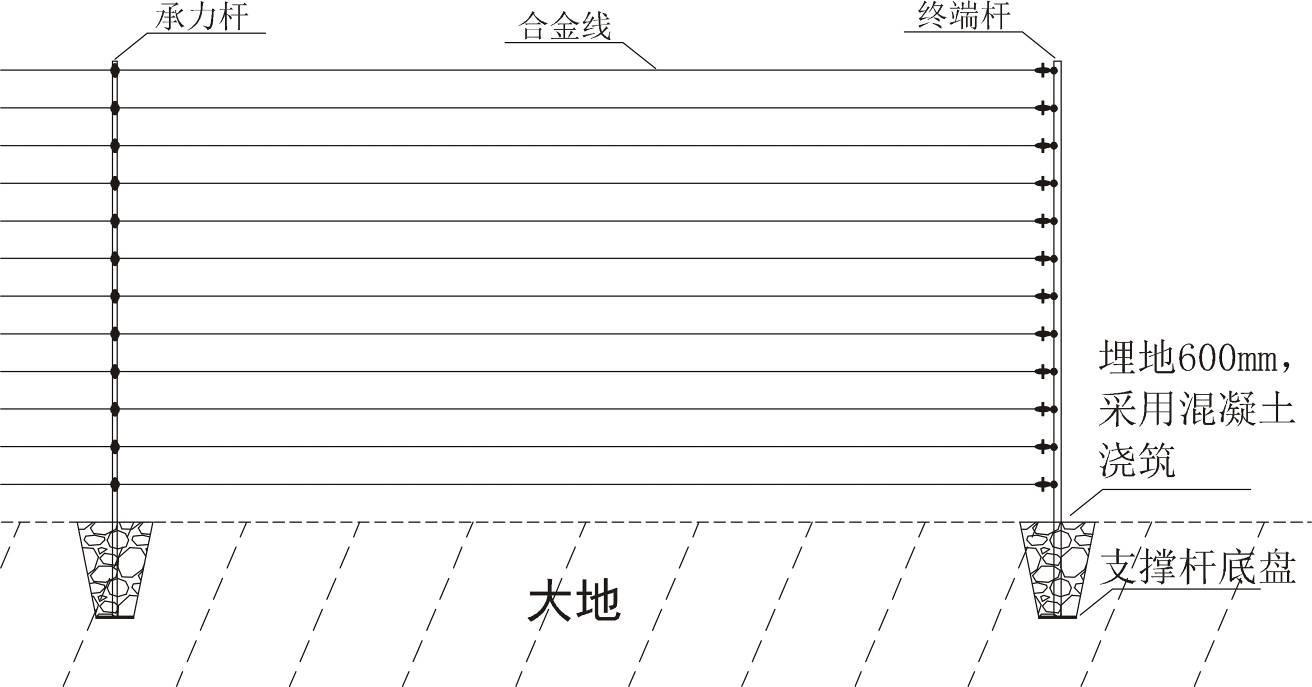

支撑杆预埋安装方式

此种安装方式通常现场无建筑周界或明确周界标识，所以需采用支撑杆外加合金线组成的围栏前端来构成一个被防范区域，这就要求围栏前端顶端高度应≥1.8m，导线数应达到12～20线甚至更多，线线距离应控制在50～150mm之间。根据杠杆原理，导线越多则支撑杆承受张力越大，因此，在土质坚实的前提下，支撑杆均必须达到≥600mm埋地深度；在土质松软地区，应挖掘≥300×300×600mm尺寸预埋坑，并使支撑杆垂直于该预埋坑内用混凝土进行浇筑，形成与支撑杆一体的底座，以保证围栏前端建成后的坚固耐用。安装方式见下图：

支撑杆预埋式安装
